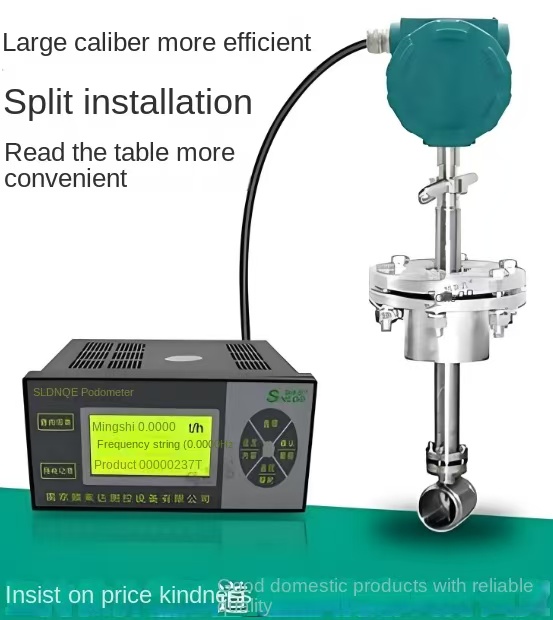

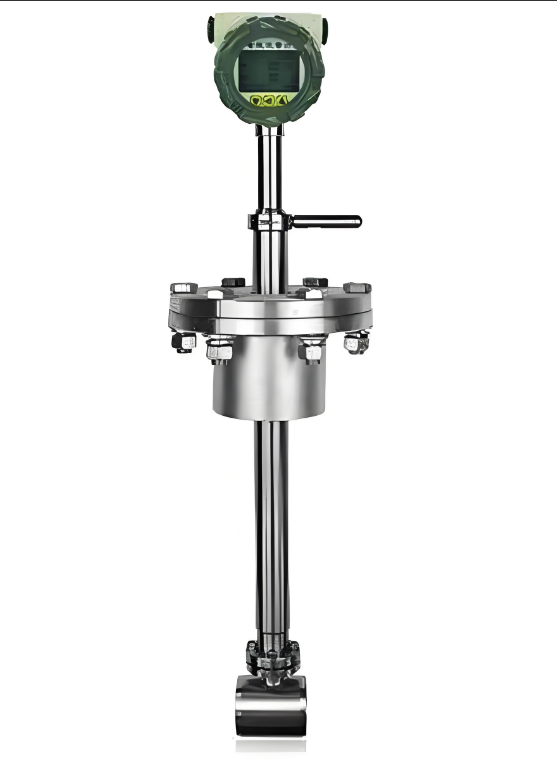

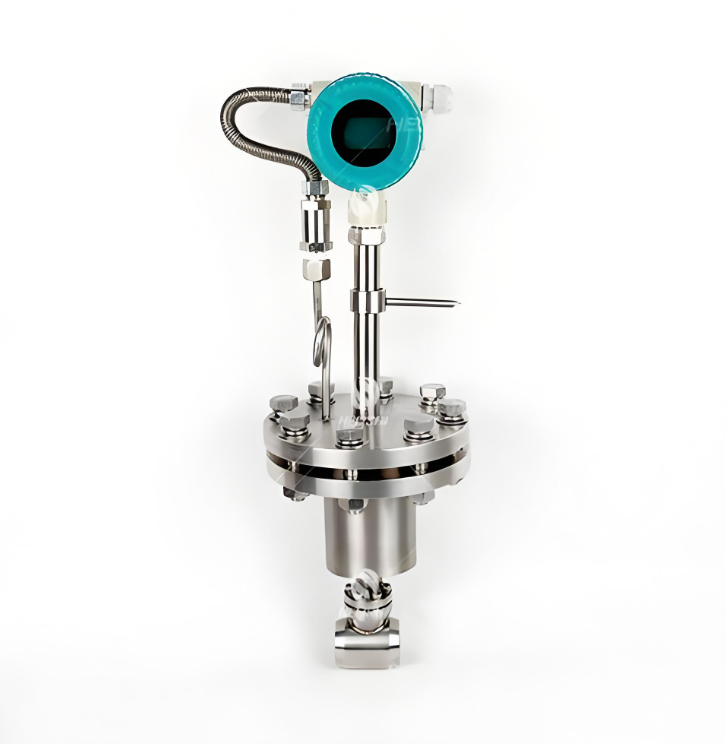

简介：该仪器是抗振性能特别好，无零点漂移，可靠性高。 通过长时间对涡街流量计进行的大量波形分析和频谱分析，设计出最佳的探头形状、壁厚，高度、探头杆直径及与之相配套的压电晶体，采用先进的数控车床进行加工，确保加工的同轴度和光洁度等技术参数，配合特殊的工艺处理，从而最大限度的克服涡街流量计存在的固有自振荡频率对信号的影响这个通病。插入式涡街流量计主要由压力传感器、测量电路和过程连接件三部分组成。它能将压力传感器感受到的气体、液体等物理压力参数转变成标准的电信号，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。在国内，目前在小型自动化控制方面运用的插入式涡街流量计一般基于压阻式原理，也就是压敏电阻受压后产生电阻变化，通过放大器放大并采用标准压力标定，即可进行压力检测。

技术参数：◆测量介质： 气体、液体、蒸气◆ 连接方式：法兰卡装式、法兰式、插入式◆口径规格 法兰卡装式口径选择 25,32,50,80,100。◆法兰连接式口径选择 100,150,200◆流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s 　正常测量流量范围 液体、气体流量测量范围见表2； 蒸气流量范围见表3◆测量精度 1.0级 1.5级 2.5级◆被测介质温度:常温–25℃～100℃◆高温–25℃～150℃ -25℃～250℃◆输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V◆脉冲占空比约50%,传输距离为100m 　◆脉冲电流远传信号 4～20 mA,传输距离为1000m◆仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃◆材质 不锈钢, 铝合金◆电源 DC24V或锂电池3.6V◆防爆等级 本安型iaIIbT3-T6 　防护等级 IP65 　智能涡街流量计产品选型 　代号 通径 流量范围㎡/h 　LU-25 DN25 1~10(液体) 25~60（气体） 　LU-32 DN32 1.5~18(液体) 15~150（气体） 　LU-40 DN40 2.2~27(液体) 22.6~150（气体） 　LU-50 DN50 4~55(液体) 35~350（气体） 　LU-80 DN80 9~135(液体) 90~900（气体） 　LU-100 DN100 14~200(液体) 140~1400（气体） 　LU-150 DN150 32~480(液体) 300~3000（气体） 　LU-200 DN200 56~800(液体) 550~5500（气体）
