涡街流量传感器液体蒸汽流量计DN50管道式智能涡街流量计
简介：用于工业管道介质流体的流量测量仪器 气体涡街流量计是一种用于工业管道介质流体的流量测量仪器。 气体涡街流量计主要用于测量各种管道中的气体、蒸汽或液体的体积流量。其工作原理是通过在流体中设置非流线型漩涡发生体（如三角柱），在漩涡发生体两侧交替产生有规则的漩涡，这些漩涡称为卡门涡旋。漩涡的频率与流体的流速成正比，通过测量漩涡的频率，可以推算出流体的流速，进而计算出流量。它广泛应用于工业生产、能源计量、环境保护、交通运输等多个领域。 其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的。 工作原理： 在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，旋涡列在旋涡...
分类：
描述
简介：用于工业管道介质流体的流量测量仪器
气体涡街流量计是一种用于工业管道介质流体的流量测量仪器。
气体涡街流量计主要用于测量各种管道中的气体、蒸汽或液体的体积流量。其工作原理是通过在流体中设置非流线型漩涡发生体（如三角柱），在漩涡发生体两侧交替产生有规则的漩涡，这些漩涡称为卡门涡旋。漩涡的频率与流体的流速成正比，通过测量漩涡的频率，可以推算出流体的流速，进而计算出流量。它广泛应用于工业生产、能源计量、环境保护、交通运输等多个领域。
工作原理：
在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，旋涡列在旋涡发生体下游非对称地排列。

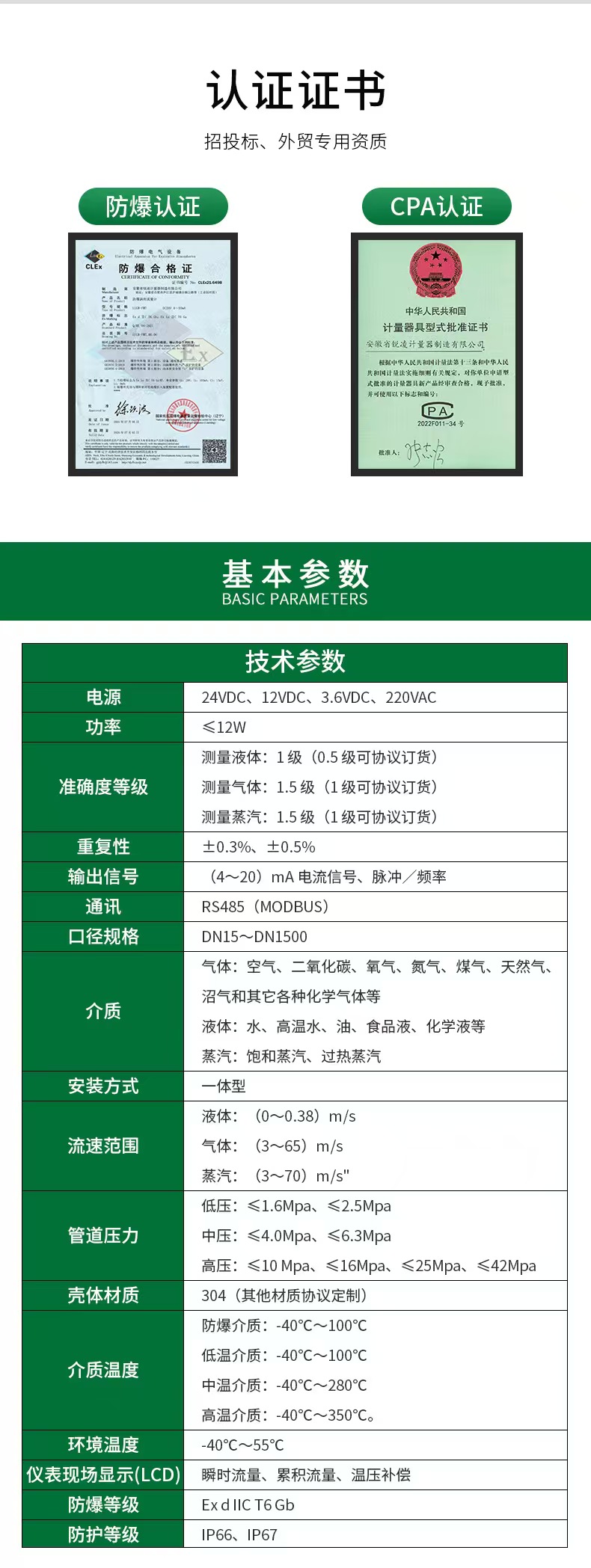

参数及要求
测量介质： 气体、液体、蒸气
连接方式：法兰卡装式、法兰式、插入式
口径规格 法兰卡装式口径选择 25,32,50,80,100
法兰连接式口径选择 100,150,200
流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s
正常测量流量范围 液体、气体流量测量范围见表2； 蒸气流量范围见表3

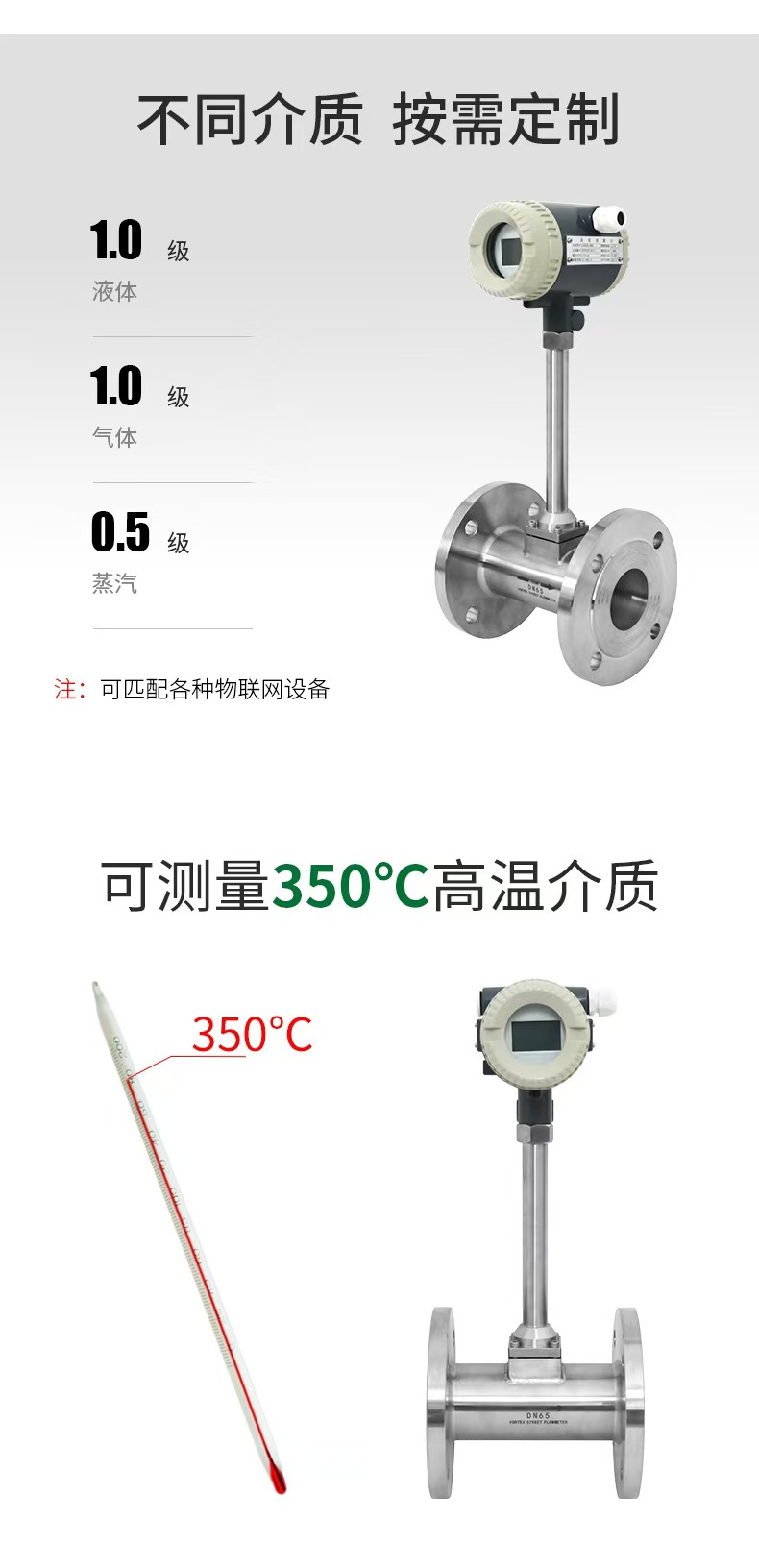

测量精度 1.0级 1.5级
被测介质温度:常温–25℃～100℃
高温–25℃～150℃ -25℃～250℃
输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
脉冲占空比约50%,传输距离为100m
脉冲电流远传信号 4～20 mA,传输距离为1000m
仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃
材质 不锈钢, 铝合金
电源 DC24V或锂电池3.6V
防爆等级 本安型iaIIbT3-T6
防护等级 IP65 涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。
该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种型式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。
